屏蔽室設計的要求
2023-02-25 11:45:00

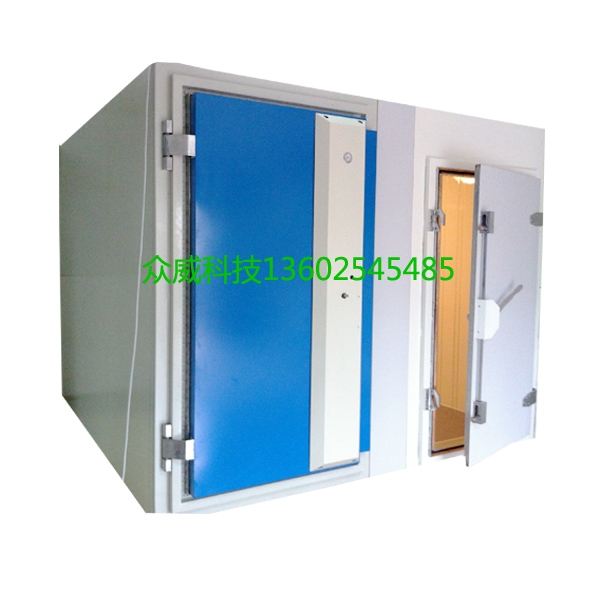

屏蔽室是為了防止雷達微波輻射對人體傷害，隔于離外界電磁干擾，特別是在電子元件、計量及測試工作中，利用屏蔽室模擬理想電磁環境來提高檢測結果的準確度。為了實現屏蔽室的最好屏蔽效果，我們在設計屏蔽室時一定要注意一些小細節，所以我們在設計時一定要嚴格要求，下面由東莞眾威廠家的工作人員為大家介紹屏蔽室設計的要求：
屏蔽室設計的要求：
1、屏蔽殼體：屏蔽殼體是屏蔽鋼板經連續焊接形成的六面體結構，六面板體均采用優質冷軋鋼板，其中頂、墻板采用厚度為2mm冷軋鋼板，地板采用厚度為3.0mm的冷軋鋼板。
2、屏蔽主體的鋼結構采用矩形管焊接形成龍門框架，將屏蔽板體用CO2保護焊于龍門框架之上。屏蔽主體與地面之間做絕緣處理，絕緣不小于10KΩ。焊接工藝為CO2保護焊，采用該焊接變形小，焊縫平整光滑;殼體及框架牢固穩定，性能可靠;整體機械性可達到以下要求：鋼板不平度≤4mm/㎡,鋼墻垂直度≤10mm,殼體抗震指標≥8級。
3、屏蔽殼體：底板采用3.0mm優質冷軋鋼板，壁板和頂板采用2mm的優質冷軋鋼板。
4、屏蔽骨架：主梁采用100×50×3矩形鋼管;立柱采用方鋼管(100×50×3)、固定梁采用方鋼管(60×40×3)等混合組成。
5、電磁屏蔽門：電動鎖緊屏蔽門，尺寸900×2000mm顏色與內裝材料協調。屏蔽性能要求達到MBM3 C級要求。
6、電源濾波器：所有進入屏蔽室的電源必須通過電源濾波器，電源濾波器除必須滿足屏蔽室所需要的插入損耗外，其漏電流應為毫安級，壓降不大于1%。
7、空調濾波器：屏蔽機房安裝機房2臺21.2kW機房專用精密空調。液管外徑Φ16×1根;加濕器進水管外徑Φ6×1根;排水管管外徑Φ28×1根。安裝一臺600m3/H新風系統。屏蔽室空調機組內取電，室內機和室外機連接線纜做屏蔽處理。
8、波導管：需加裝相應數量光線截止波導管為以后屏蔽機房光纖增容預留出進出屏蔽機房的通路。
以上屏蔽室設計的要求就分享到這里了，只有按照要上面幾點來設計屏蔽室才能達到其良好的屏蔽效果，所以我們在設計時，一定要細心，要配備相應的通風、照明設施，還要做好出入口的設計，從而有效降低電磁泄漏。大家可以結合上次我們提到的建設屏蔽室有什么作用一起來了解。
