屏蔽箱為什么要結合濾波器一起用?
2023-02-25 12:18:00
?屏蔽箱為什么要結合濾波器一起用?隨著我國工業快速的發展，屏蔽箱在電子設備進行電磁屏蔽時起到了很大的作用，屏蔽箱能隔離外部基站信號、外部干擾信號，降低人員的影響，使測試更精確。屏蔽箱建設需要很多種材料，其中濾波器是屏蔽箱中最常用的一種材料。那么屏蔽箱為什么要結合濾波器一起用?下面由東莞眾威廠家的工作人員為大家介紹：

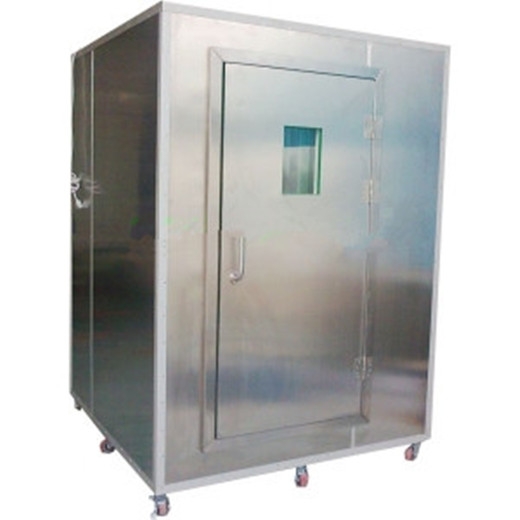

屏蔽箱利用導電或者導磁材料制成的各種形狀的屏蔽體，將電磁能力限制在一定空間范圍內，用于抑制輻射干擾的金屬體。并對傳導和輻射進行處理，以實現給被測無線通訊設備提供無干擾的測試環境的設備。顧名思義就是阻止外界對屏蔽箱內部電路的輻射干擾，反之亦然。僅僅針對輻射。
所謂濾波器，主要是濾除傳導的干擾，有低頻 也有射頻的。僅僅針對傳導。 你屏蔽箱肯定會有線束輸入或者輸出，外界的射頻輻射的電磁波干擾會耦合到線束上成為傳導干擾。 穿心電容板就是很好的一個例子。
所用的電容一般為陶瓷電容。穿心電容是一種三端電容，但與普通的三端電容相比，由于它直接安裝在金屬面板上，因此它的接地電感更小，幾乎沒有引線電感的影響，另外，它的輸入輸出端被金屬板隔離，消除了高頻耦合，這兩個特點決定了穿心電容具有接近理想電容的濾波效果。
可想而知，應該一起用，而且濾波器最好和屏蔽箱金屬結合在一起，實在沒辦法結合，那就必須靠的越近越好。
以上屏蔽箱為什么要結合濾波器一起用就介紹到這里了，濾波器就像屏蔽箱的安檢人員，它可以起到把不符合的人杜絕在外。這樣就起到了安保的作用。
