屏蔽室中濾波器的設計原則
2023-02-25 12:14:35

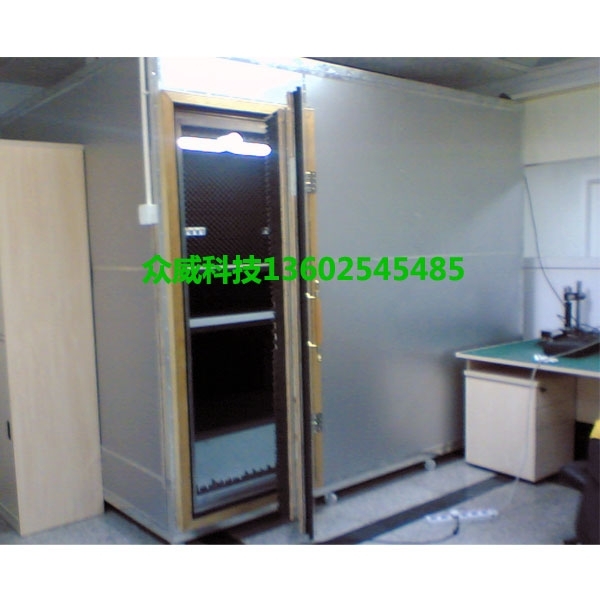

?屏蔽室中濾波器的設計原則，濾波器是屏蔽室中一種常見的屏蔽材料，濾波器，是一個連接器，然后是具備濾波功能。都知道，電磁兼容設計考慮三個方面，干擾源、傳播耦合路徑、敏感設備，解決好電磁兼容。而濾波連接器恰恰是解決耦合路徑的絕佳方法之一。下面由東莞眾威廠家的技術人員為大家介紹屏蔽室中濾波器的設計原則：
一、在設計和選用濾波器時應注意以下幾個問題：
1、明確工作頻率和所要抑制的干擾頻率，如兩者非常接近，則需要應用頻率特性非常陡峭的濾波器，才能把兩種頻率分開;
2、濾波器連續通以最大額定電流時，其溫升要低，以保證在該額定電流連續工作時，不破壞濾波器中器件的工作性能;
3、為使工作時的濾波器頻率特性與設計值相符合，要求與它連接的信號源阻抗和負載阻抗的數值等于設計時的規定值;
4、保證濾波器在高壓情況下能夠可靠地工作;
5、 濾波器必須具有屏蔽結構，屏蔽箱蓋和本體要有良好的電接觸-屏蔽機房，濾波器的電容引線應盡量短，最好選用低引線短電感的穿心電容。
二、安裝濾波器時應注意以下幾點：
1、濾波器的接地導線上有很大的短路電流通過，會引起附加的電磁輻射，故應對濾波器元件本身進行良好的屏蔽和接地處理;
2、電源線路濾波器應安裝在離設備電源入口盡量靠近的地方，不要讓未經過濾波器的電源線在設備框內迂回;
3、濾波器中的電容器引線應盡可能短，以免因引線感抗和容抗在較低頻率上諧振;
4、濾波器的輸入和輸出線不能交叉，否則會因?yàn)V波器的輸入—輸出電容耦合通路引起串?dāng)_，從而降低濾波特性，通常的辦法是輸入和輸出端之間加隔板或屏蔽層。
以上濾波器屏蔽室體的設計原則就分享到這里了，屏蔽室中濾波器一般是低通濾波器，階次不是特別高，導致了其在3dB截止頻率點的下降衰減過渡帶不是很陡，一般是二階濾波。
